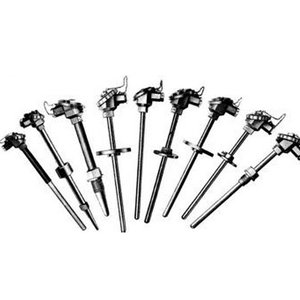

WRN-331装配式热电偶的产品详细介绍：
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式热电偶。
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询。
- 温度测量范围和允许误差热电偶类别代号分度号测量范围℃允许偏差△t ℃铂铑30—铂铑6WRRB0～800±1.5℃或±0.25%t铂铑10—铂WRPS0～1600±1.5℃或±0.25%t镍铬－镍硅WRNK0～1300±2.5℃或±0.75%t镍铬－铜镍WREE0～800±2.5℃或±0.75%t热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示□型号表示WR□－□□□W温度仪表R热电偶□热电偶材料R）铂铑30－铂铑6P）铂铑10－铂N）镍铬－镍硅E）镍铬－铜镍 （镍铬－康铜）□安装固定形式1）无固定式装置式2）固定螺纹式3）活动式法兰4）固定法兰式5）活动法兰角尺形式6）固定螺纹锥形 保护管式□ 接线盒形式2）防溅式3）防水式4）隔爆式□设计序号0）ø16mm保护管1）ø25mm保护管（双层套管）2）ø16mm高铝质管（单层套管）3）ø20mm高铝质管热电偶公称压力一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。热电偶最小置入深度应不小于其保护管外径的8～10倍（特殊产品例外）。热电偶绝缘电阻（常温）常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。 a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。M。即Rr.L≥100 MΩ。M L＞1m 式中：Rr－热电偶的长度，m b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ上限温度绝缘电阻热电偶的上限温度绝缘电阻应不小于下表现定：上限温度tm℃试验温度t℃电阻值MΩ100≤tm＜300t=tm10300≤tm＜500t=tm2500≤tm＜850t=tm0.5850≤tm＜1000t=tm0.081000≤tm＜1300t=tm0.02tm＞1300t=13000.02, , , , , ,
